YTC2671數字式兆歐表工作原理及使用范圍介紹

返回打印來源：儀天成電力時間：2018/10/16 閱讀：次

兆歐表俗稱搖表，兆歐表大多采用手搖發電機供電，故又稱搖表。它的刻度是以兆歐（MΩ）為單位的。它是電工常用的一種測量儀表，主要用來檢查電氣設備、家用電器或電氣線路對地及相間的絕緣電阻，以保證這些設備、電器和線路工作在正常狀態，避免發生觸電傷亡及設備損壞等事故。儀天成電力設備有限公司就YTC2671數字兆歐表的工作原理及使用范圍做以下的講解。

儀器工作原理：YTC2671數字式兆歐表由中大規模集成電路組成。本表輸出功率大，短路電流值高，輸出電壓等級多（有四個電壓等級）。工作原理為由機內電池作為電源經DC/DC變換產生的直流高壓由E極出經被測試品到達L極，從而產生一個從E到L極的電流，經過I/V變換經除法器完成運算直接將被測的絕緣電阻值由LCD顯示出來。

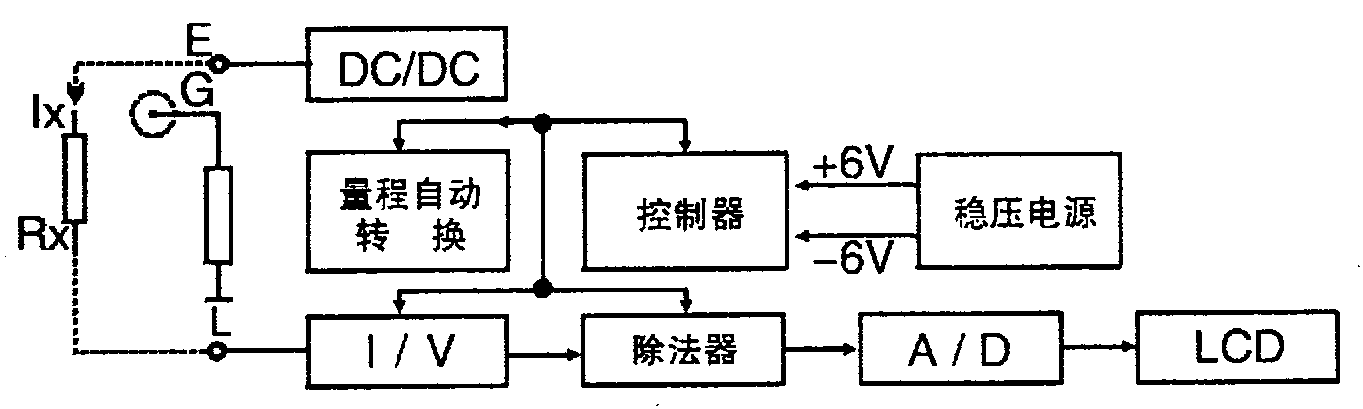

儀表電力框圖：
