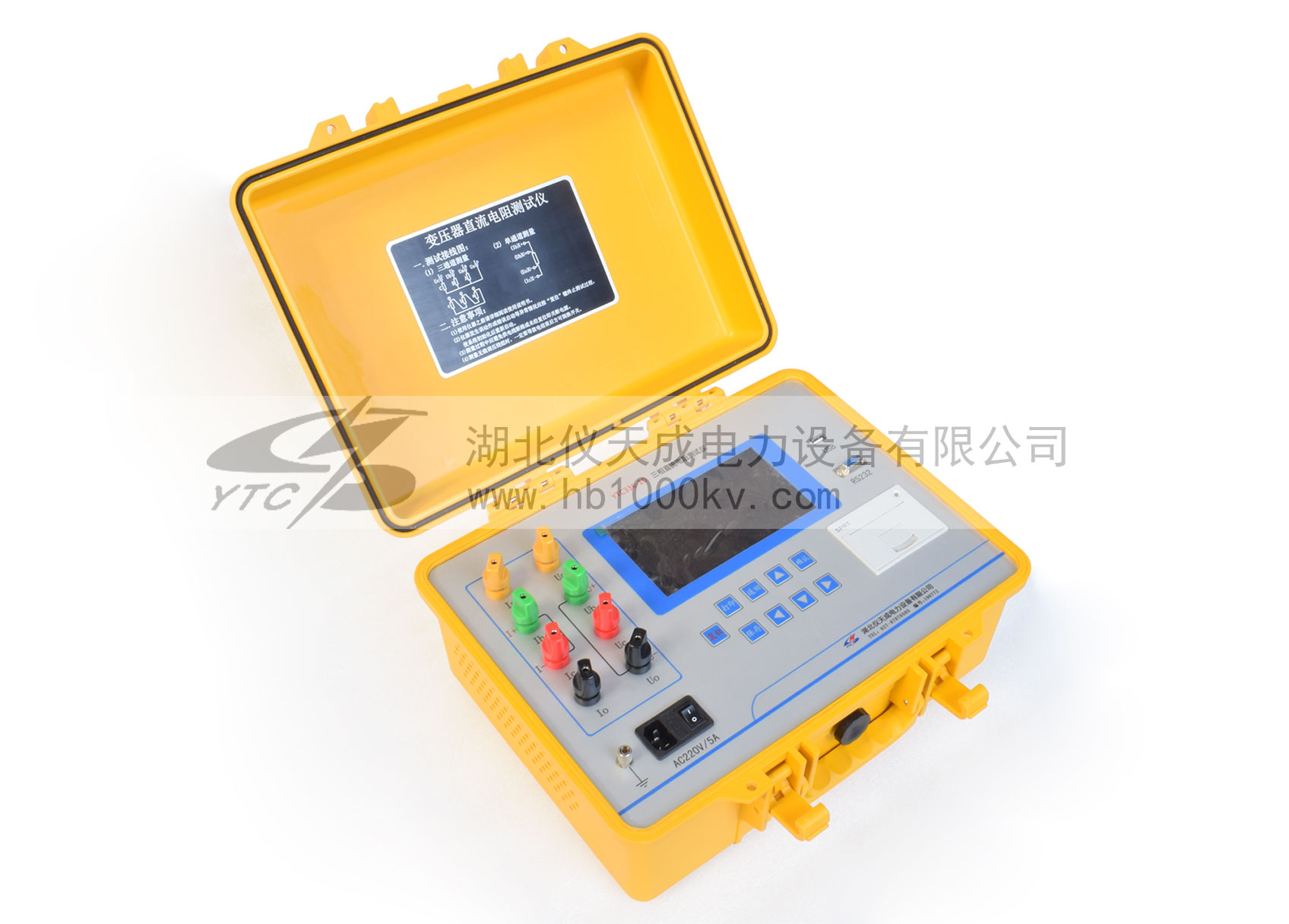

直流電阻測試儀是平常在外工作時經常會使用到的儀器，那么這個儀器在測試后的試驗數據如何處理和分析呢，今天的文章將會告訴大家，大家快來看看吧！
在現場使用直流電阻測試儀進行直流電阻測試時，會影響最后測試結果的因素有很多，如分接開關接觸不良，測試時的溫度，充電時間，測量接線，感應電壓，套管中引線和導電桿接觸不良等等，這些都是因素，如果發現這些情況就很容易造成三相電流不平衡。
1、溫度影響
直流電阻與溫度成正相關關系，不同油溫下的直流電阻不同。為了與出廠及歷次測量的數據比較，應將不同溫度下測量的直流電阻換算到同一溫度，以便比較。
2、相間差
直流電阻線間差或相間差百分數的計算，其中△Rx為直流電阻線間相間差的百分數，Rmax為三線或三相直流電阻實測值的最大值，Rmin為三線或三相直流電阻實測值的最小值，Rp為三線或三相直流電阻實測值的平均值。
3、接線方式影響
對于變壓器三相繞組Y連接無中性點引出線或變壓器三相繞組△連接，當三相線電阻不平衡值超過標準時，則需將線電阻換算成相電阻，以便找出缺陷相。
4、分解開關影響
在對有載調壓變壓器進行測量時，若遇測量結果不正確，根據1→n所有分接位置的直流電阻，找出規律，判斷其中是否由有載開關內部的切換開關，選擇開關，極性開關接觸不良引起的，或是某一檔的引線松動造成的。
5、接觸不良影響
變壓器套管中導電桿和內部引線如果接觸不良，很容易造成接頭出現發熱現象，像這樣的情況可以結合紅外成像進行分析，看看發熱的部位在哪里。
